Hallo! Ich bin ein Lieferant von Oberflächenwärmeaustauschern und heute werde ich Sie durchführen, wie ein Spiralwärmeaustauscher funktioniert. Es ist ein ziemlich cooles Gerät, und ich freue mich, alle Details mit Ihnen zu teilen.
Was ist ein Spiralwärmeaustauscher?
Das Wichtigste zuerst, lassen Sie uns darüber sprechen, was ein Spiralwärmeaustauscher ist. Es ist eine Art Wärmetauscher, der zwei lange, flache Metallplatten verwendet, die um einen zentralen Kern umgewickelt sind, um zwei separate Spiralkanäle zu erzeugen. Ein Flüssigkeit fließt durch einen Kanal, und der andere fließt durch den anderen Kanal. Die beiden Flüssigkeiten fließen in entgegengesetzte Richtungen, die als Zähler - Stromfluss bezeichnet werden. Dieses Design ermöglicht eine effiziente Wärmeübertragung zwischen den beiden Flüssigkeiten.
Das grundlegende Arbeitsprinzip
Die Grundidee hinter einem Spiralwärmeaustauscher ist die Wärmeübertragung. Die Hitze bewegt sich immer von einer wärmeren Substanz zu einem kühleren. In einem spiralförmigen Wärmetauscher nutzen wir dieses natürliche Phänomen, um Wärme von einer Flüssigkeit in eine andere zu übertragen, ohne dass die beiden Flüssigkeiten tatsächlich mischen.
Nehmen wir an, wir haben eine heiße Flüssigkeit und eine kalte Flüssigkeit. Die heiße Flüssigkeit tritt in einen der Spiralkanäle an einem Ende des Wärmetauschers ein, und die kalte Flüssigkeit tritt am anderen Ende in den anderen Spiralkanal ein. Wenn die beiden Flüssigkeiten durch ihre jeweiligen Kanäle fließen, beginnt die Wärme durch die Metallplatten, die die Kanäle trennen, von der heißen Flüssigkeit auf die kalte Flüssigkeit zu übertragen.
Der Zähler - Stromfluss ist hier von entscheidender Bedeutung. Da die beiden Flüssigkeiten in entgegengesetzte Richtungen fließen, besteht eine relativ konstante Temperaturdifferenz zwischen den heißen und kalten Flüssigkeiten entlang der gesamten Länge des Wärmetauschers. Diese konstante Temperaturdifferenz maximiert die Wärmeübertragungsgeschwindigkeit.
Komponenten eines Spiralwärmeaustauschers
Spiralplatten
Die Spiralplatten sind das Herz des Wärmetauschers. Sie bestehen normalerweise aus Edelstahl oder anderen Korrosionsmetallen. Die Platten müssen stark genug sein, um dem Druck der durch die Kanäle fließenden Flüssigkeiten standzuhalten, und haben auch eine gute thermische Leitfähigkeit, um eine effiziente Wärmeübertragung zu ermöglichen.
Einlass- und Steckdosenanschlüsse
Es gibt separate Einlass- und Auslassanschlüsse für die heißen und kalten Flüssigkeiten. Diese Ports sind so konzipiert, dass sie einen glatten Flüssigkeitsfluss in und aus dem Wärmetauscher und aus dem Wärmetauscher gewährleisten. Die Größe und Form der Ports werden sorgfältig entwickelt, um den Druckabfall und die Turbulenz zu minimieren, wodurch die Effizienz des Wärmetauschers verringert werden kann.
Dichtungen und Dichtungen
Dichtungen und Dichtungen werden verwendet, um zu verhindern, dass die beiden Flüssigkeiten und Mischen und Mischen verhindern. Sie werden an den Rändern der Spiralplatten und um die Einlass- und Auslasshäfen platziert. Hochqualitätsdichtungen sind wichtig, um die Integrität des Wärmetauschers aufrechtzuerhalten und einen sicheren und effizienten Betrieb zu gewährleisten.
Vorteile von Spiralwärmeaustauschern
Hohe Effizienz
Wie ich bereits erwähnt habe, ermöglicht der Zähler - Stromflussdesign von Spiralwärmetauschern eine hohe Wärmeübertragungsrate. Dies bedeutet, dass sie eine große Menge Wärme in einem relativ kleinen Raum übertragen können, was sie im Vergleich zu anderen Arten von Wärmetauschern sehr effizient macht.
Selbst - Reinigung
Das Spiralflussmuster in den Kanälen hilft, den Aufbau von Verschmutzungsmaterialien zu verhindern. Die wirbelnde Bewegung der Flüssigkeiten kann alle Partikel oder Ablagerungen entfernen, die sich sonst auf der Oberfläche der Platten ansammeln könnten. Diese Self -Reinigungsfunktion verringert die Notwendigkeit einer häufigen Wartung und Reinigung und spart sowohl Zeit als auch Geld.
Kompaktes Design
Spiralwärmeaustauscher haben ein kompaktes Design, wodurch sie für Anwendungen geeignet sind, in denen der Platz begrenzt ist. Sie können in Bereichen installiert werden, in denen größere Wärmetauscher wieWärmetauscher von Schalenrohr, könnte nicht passen.
Anwendungen von Spiralwärmetauschern
Chemische Industrie
In der chemischen Industrie werden Spiralwärmeaustauscher zum Erhitzen oder Abkühlen verschiedener chemischer Prozesse verwendet. Sie können aufgrund der Verwendung von korrosionsbeständigen Materialien in ihrer Konstruktion korrosive Chemikalien umgehen.
Lebensmittel- und Getränkeindustrie
Diese Wärmetauscher werden auch häufig in der Lebensmittel- und Getränkeindustrie eingesetzt. Zum Beispiel können sie verwendet werden, um während des Produktionsprozesses Milch zu pasteurisieren oder heiße Getränke abzukühlen. Das Self -Reinigungsmerkmal ist in dieser Branche besonders wichtig, um die Hygiene der Produkte zu gewährleisten.
Stromerzeugung
In Kraftwerken können Spiralwärmeaustauscher für Kühlzwecke verwendet werden, z. B. das Abkühlen des Schmieröls in Turbinen oder das Abkühlen des Kondensatorwassers.
Vergleich mit anderen Wärmetauschern

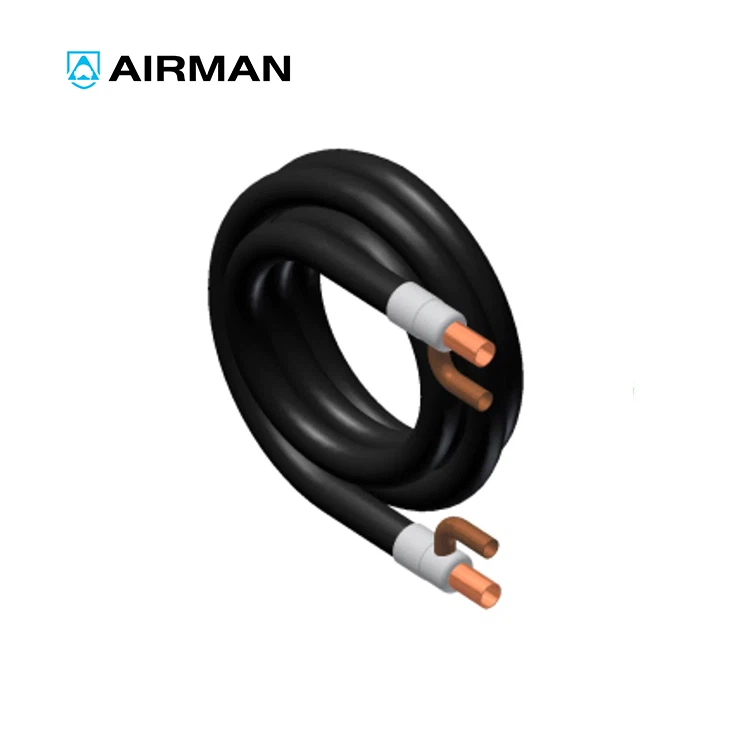

Spulenwärmeaustauscher koaxial
Spulenwärmeaustauscher koaxialbesteht aus zwei oder mehr konzentrischen Röhren. Während sie auch für die Wärmeübertragung verwendet werden, sind sie möglicherweise nicht so effizient wie Spiralwärmeaustauscher in Bezug auf die Wärmeübertragungsrate. Das Durchflussmuster in koaxialen Wärmetauschern ist möglicherweise nicht als konstant eine Temperaturdifferenz wie der Zähler - Stromfluss in Spiralwärmeaustauschern.
Koaxialrohr -Wärmetauscher
Koaxialrohr -Wärmetauscherhat eine ähnliche Struktur wie der Spulenwärmeaustauscher koaxial. Sie werden häufig in kleineren Skalierungsanwendungen verwendet. Spiralwärmeaustauscher können jedoch größere Durchflussraten bewältigen und sind besser für Anwendungen geeignet, bei denen eine hohe Wärmeübertragung von Effizienz erforderlich ist.
Aufrechterhaltung von Spiralwärmeaustauschern
Obwohl Spiralwärmetauscher eine Self -Reinigungsfunktion haben, erfordern sie immer noch einige Wartung. Es sind regelmäßige Inspektionen erforderlich, um Anzeichen von Korrosion, Lecks oder Schäden an den Tellern zu überprüfen.
Die Dichtungen und Dichtungen sollten regelmäßig ersetzt werden, um eine dichtes Dichtung zu gewährleisten. Außerdem sollten die Einlass- und Auslassanschlüsse auf alle Blockaden überprüft werden, die den Flüssigkeitsfluss beeinflussen könnten.
Warum wählen Sie unsere Oberflächenwärmetauscher?
Als Lieferant von Oberflächenwärmetauschern bieten wir hochwertige Spiralwärmeaustauscher an. Unsere Produkte werden nach höchsten Standards entwickelt und hergestellt. Wir verwenden die besten Materialien und die neuesten Fertigungstechniken, um die Haltbarkeit und Effizienz unserer Wärmetauscher sicherzustellen.
Wir bieten auch einen hervorragenden Kundenservice. Unser Expertenteam kann Ihnen dabei helfen, den richtigen Wärmetauscher für Ihre spezifische Anwendung auszuwählen und Unterstützung während der Installation und Wartung zu unterstützen.
Wenn Sie auf dem Markt für einen Wärmetauscher sind, sei es ein Spiralwärmeaustauscher oder andere Typen wieSpulenwärmeaustauscher koaxialoderKoaxialrohr -WärmetauscherWir würden uns gerne mit Ihnen unterhalten. Kontaktieren Sie uns, um eine Beschaffungsdiskussion zu beginnen und herauszufinden, wie unsere Wärmetauscher Ihre Bedürfnisse erfüllen können.
Referenzen
- Incropera, FP, DeWitt, DP, Bergman, TL, & Lavine, As (2007). Grundlagen von Wärme und Massenübertragung. Wiley.
- Green, DW & Perry, RH (2007). Perrys Handbuch der Chemieingenieure. McGraw - Hill.
