Hallo! Als Lieferant von Oberflächenwärmetauschern habe ich aus erster Hand gesehen, wie die Anordnung der Rohre in einem Rohrbündelwärmetauscher einen enormen Einfluss auf die Wärmeübertragung haben kann. In diesem Blogbeitrag werde ich die verschiedenen Rohranordnungen aufschlüsseln und erklären, wie sie sich auf die Effizienz und Leistung dieser Wärmetauscher auswirken.
Die Grundlagen von Rohrbündelwärmetauschern
Bevor wir uns mit Rohranordnungen befassen, wollen wir kurz erläutern, was ein Rohrbündelwärmetauscher ist. Es handelt sich um eine Art Wärmetauscher, der aus einer Hülle (einem großen Außengefäß) und einem Rohrbündel innerhalb der Hülle besteht. Eine Flüssigkeit fließt durch die Rohre, während die andere Flüssigkeit außerhalb der Rohre durch die Hülle fließt. Die Wärme wird durch die Rohrwände von der heißen Flüssigkeit auf die kalte Flüssigkeit übertragen.
Arten von Rohranordnungen
Bei Rohrbündelwärmetauschern gibt es hauptsächlich zwei Arten der Rohranordnung: Inline- und versetzte Anordnung.
Inline-Röhrenanordnung
Bei einer Inline-Röhrenanordnung sind die Rohre in geraden Reihen angeordnet. Die Rohre einer Reihe fluchten direkt mit den Rohren der benachbarten Reihen. Diese Anordnung ist relativ einfach und leicht herzustellen.
Einer der Vorteile der Inline-Anordnung besteht darin, dass sie ein vorhersehbareres Strömungsmuster für die durch die Hülle strömende Flüssigkeit bietet. Die Flüssigkeit kann auf einem geradlinigeren Weg zwischen den Rohren fließen. Dies bedeutet jedoch auch, dass es Bereiche mit geringer Flüssigkeitsgeschwindigkeit gibt, insbesondere in den Nachläufen hinter den Röhren. Diese Bereiche mit niedriger Geschwindigkeit können zur Bildung von stagnierenden Zonen führen, in denen die Wärmeübertragung weniger effizient ist.
Versetzte Rohranordnung
Bei einer versetzten Rohranordnung werden die Rohre einer Reihe in den Lücken zwischen den Rohren der benachbarten Reihen positioniert. Dadurch entsteht ein komplexerer Strömungsweg für die Flüssigkeit, die durch die Hülle fließt.
Der Hauptvorteil der versetzten Anordnung besteht darin, dass sie eine bessere Durchmischung der Flüssigkeit begünstigt. Das Fluid muss die Rohre turbulenter umströmen, was den Wärmeübergangskoeffizienten erhöht. Die turbulente Strömung trägt dazu bei, die Grenzschichten auf den Rohroberflächen aufzubrechen, was eine effizientere Wärmeübertragung ermöglicht. Allerdings erzeugt die versetzte Anordnung im Vergleich zur Inline-Anordnung auch einen größeren Druckabfall auf der Gehäuseseite.
Einfluss auf den Wärmeübertragungskoeffizienten
Der Wärmeübergangskoeffizient ist ein Maß dafür, wie effektiv die Wärme zwischen den beiden Flüssigkeiten im Wärmetauscher übertragen wird. Ein höherer Wärmeübergangskoeffizient bedeutet eine effizientere Wärmeübertragung.
Die versetzte Rohranordnung hat im Allgemeinen einen höheren Wärmeübergangskoeffizienten als die Inline-Anordnung. Wie ich bereits erwähnt habe, trägt die turbulente Strömung, die durch die versetzten Rohre erzeugt wird, zur Verbesserung der Wärmeübertragung bei. Die Flüssigkeit wird ständig umgelenkt und gemischt, wodurch frische, kühlere Flüssigkeit näher an die Rohroberflächen herangeführt und die erhitzte Flüssigkeit schneller abgeführt wird.
Andererseits hat die Inline-Anordnung aufgrund der stagnierenden Zonen einen geringeren Wärmeübergangskoeffizienten. Die Flüssigkeit in diesen stagnierenden Zonen tauscht Wärme nicht so effektiv mit den Rohrwänden aus, was zu einer weniger effizienten Wärmeübertragung führt.
Auswirkung auf den Druckabfall
Der Druckabfall ist ein weiterer wichtiger Faktor, der bei einem Wärmetauscher berücksichtigt werden muss. Ein hoher Druckabfall bedeutet, dass mehr Energie benötigt wird, um die Flüssigkeit durch den Wärmetauscher zu pumpen, was die Betriebskosten erhöhen kann.
Die versetzte Rohranordnung weist im Vergleich zur Inline-Anordnung typischerweise einen höheren Druckabfall auf der Mantelseite auf. Der komplexe Strömungsweg, der durch die versetzten Rohre entsteht, verursacht einen größeren Widerstand für den Flüssigkeitsstrom. Die Flüssigkeit muss ständig ihre Richtung ändern und die Rohre umströmen, was zu mehr Reibungsverlusten führt.
Bei der Inline-Anordnung ist der Druckabfall geringer, da die Flüssigkeit auf einem geradlinigeren Weg durch das Gehäuse fließen kann. Dies ist bei Anwendungen von Vorteil, bei denen die Minimierung des Druckabfalls Priorität hat, beispielsweise beim Umgang mit Flüssigkeiten, für die nur eine geringe Pumpleistung zur Verfügung steht.
Überlegungen zur Auswahl der richtigen Anordnung
Bei der Wahl zwischen Inline- und versetzter Rohranordnung müssen mehrere Faktoren berücksichtigt werden.
Wenn die Effizienz der Wärmeübertragung oberste Priorität hat, ist die versetzte Anordnung in der Regel die bessere Wahl. Branchen, die eine hochintensive Wärmeübertragung erfordern, wie etwa die Stromerzeugung und die chemische Verarbeitung, entscheiden sich häufig für versetzte Rohranordnungen. Beispielsweise kann in einem chemischen Reaktor, in dem eine schnelle Abkühlung oder Erwärmung der Reaktanten entscheidend ist, ein Wärmetauscher mit versetzten Rohren diese Aufgabe effektiver erledigen.
Wenn andererseits die Minimierung des Druckabfalls wichtiger ist, ist möglicherweise die Inline-Anordnung zu bevorzugen. Bei einigen Niederdruckanwendungen, wie etwa bestimmten HVAC-Systemen, kann eine Inline-Rohranordnung dazu beitragen, den Energieverbrauch der Pumpen zu senken, ohne zu große Einbußen bei der Wärmeübertragungsleistung.
Unser Produktsortiment

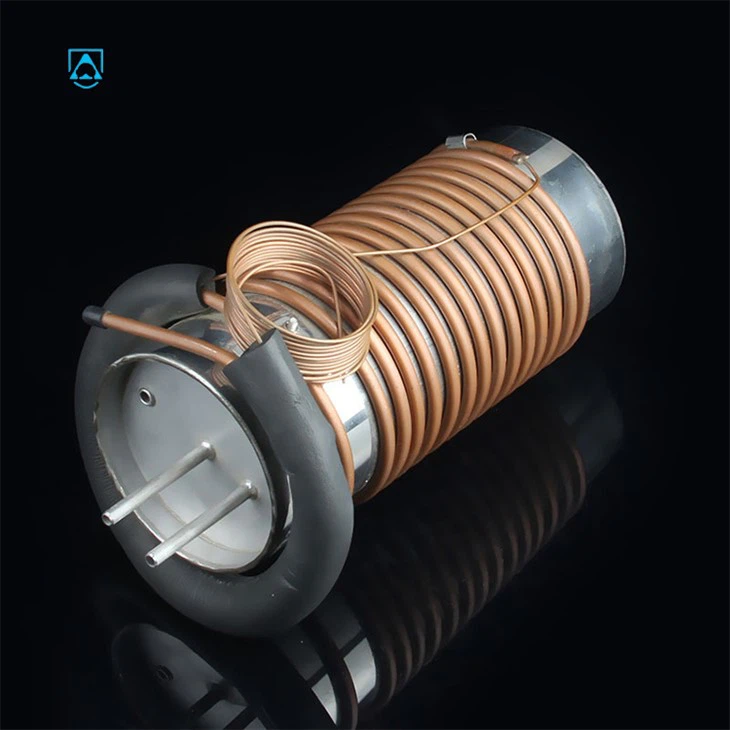

Als Lieferant von Oberflächenwärmetauschern bieten wir eine breite Produktpalette an, die unterschiedliche Anforderungen erfüllen kann. Wir habenHochpräziser Spiralkoaxialwärmetauscher, das durch sein einzigartiges Spiraldesign eine verbesserte Wärmeübertragungseffizienz bietet. UnserWassergekühlte Verdampferschlange für Wasserreinigerist speziell für Wasseraufbereitungssysteme konzipiert und sorgt für eine effiziente Wärmeübertragung, um die optimale Betriebstemperatur aufrechtzuerhalten. Und unserKoaxialer Wärmetauscher für Wasserwärmepumpeist ideal für Wasserwärmepumpenanwendungen, mit sorgfältig konstruierten Rohranordnungen zur Maximierung der Wärmeübertragung.
