Welchen Einfluss hat die Plattengeometrie auf die Leistung eines 50-Plattenwärmetauschers?

Hallo! Als Lieferant von 50 Platten -Wärmetauschern habe ich in letzter Zeit viele Fragen darüber gestellt, wie sich die Plattengeometrie auf die Leistung dieser Wärmetauscher auswirkt. Also dachte ich, ich würde mich hinsetzen und ein paar Einblicke mit euch allen teilen.

Lassen Sie uns zunächst darüber sprechen, was ein 50 -Platten -Wärmetauscher ist. Es ist eine Art Wärmetauscher, der aus 50 dünnen Platten besteht, die zusammen gestapelt sind. Diese Platten erzeugen Kanäle, in denen zwei Flüssigkeiten in entgegengesetzte Richtungen fließen können, was eine effiziente Wärmeübertragung zwischen ihnen ermöglicht. Die Leistung eines 50 -Platten -Wärmetauschers hängt von einer Vielzahl von Faktoren ab, und die Plattengeometrie ist eine der wichtigsten.

Plattenform

Die Form der Platten kann die Leistung des Wärmetauschers erheblich beeinflussen. Es stehen verschiedene Arten von Plattenformen zur Verfügung, wie Chevron, Fischgräten und flach. Chevron -Platten werden die am häufigsten in 50 Plattenwärmetauschern verwendeten. Sie haben eine Reihe abgewinkelter Grate, die ein turbulentes Strömungsmuster erzeugen, wenn die Flüssigkeiten durch die Kanäle gehen. Diese Turbulenzen hilft, den Wärmeübertragungskoeffizienten zu erhöhen, was bedeutet, dass mehr Wärme in einer bestimmten Zeit zwischen den beiden Flüssigkeiten übertragen werden kann.

Andererseits erzeugen flache Platten einen laminaren Fluss, der für die Wärmeübertragung weniger effizient ist. Der laminare Fluss bedeutet, dass sich die Flüssigkeit in parallelen Schichten mit wenig zwischen ihnen bewegt. Infolgedessen ist die Wärmeübertragungsrate im Vergleich zu dem durch Chevron -Platten erzeugten turbulenten Fluss niedriger. Wenn Sie also nach einer hohen Leistung von 50 Platten -Wärmetauschern suchen, sind Chevron -Platten normalerweise der richtige Weg.

Plattengröße

Die Größe der Platten spielt auch eine wichtige Rolle. Größere Platten bieten im Allgemeinen eine größere Oberfläche für die Wärmeübertragung. Wenn die Oberfläche erhöht wird, wird mehr Kontakt zwischen den beiden Flüssigkeiten hergestellt, sodass mehr Wärme ausgetauscht werden kann. Größere Platten bedeuten jedoch auch, dass der Wärmetauscher sperriger und schwerer ist. Dies kann ein Problem sein, wenn Sie nur begrenzten Platz haben oder den Wärmetauscher transportieren müssen.

Kleinere Platten hingegen führen zu einem kompakteren Wärmetauscher. Sie sind leichter zu handhaben und zu installieren, insbesondere in engen Räumen. Aber der Handel ist, dass sie eine kleinere Oberfläche für die Wärmeübertragung haben. Sie müssen also die richtige Balance zwischen der Plattengröße und der erforderlichen Wärmeübertragungskapazität basierend auf Ihrer spezifischen Anwendung finden.

Plattendicke

Die Plattendicke ist ein weiterer wichtiger Aspekt der Plattengeometrie. Dickere Platten sind langlebiger und können höheren Drücken und Temperaturen standhalten. Es ist weniger wahrscheinlich, dass sie im Laufe der Zeit verformen oder korrodieren, was für lange Zeit hervorragend ist. Dickere Platten weisen jedoch auch einen höheren thermischen Widerstand auf. Dies bedeutet, dass es mehr Energie benötigt, um die Wärme durch die Platte zu übertragen, wodurch die Gesamteffizienz des Wärmetauschers verringert wird.

Dünnere Platten dagegen haben einen geringeren thermischen Widerstand, was eine effizientere Wärmeübertragung ermöglicht. Sie sind jedoch anfälliger für Schäden durch hohe Druck und Korrosion. Bei der Auswahl der Plattendicke für Ihren 50 -Platten -Wärmetauscher müssen Sie die Betriebsbedingungen und die erwartete Lebensdauer des Wärmetauschers berücksichtigen.

Auswirkungen auf den Druckabfall

Die Plattengeometrie hat auch einen signifikanten Einfluss auf den Druckabfall über den Wärmetauscher. Der Druckabfall bezieht sich auf die Abnahme des Drucks der Flüssigkeit, wenn er durch den Wärmetauscher fließt. Ein Hochdruckabfall bedeutet, dass mehr Energie erforderlich ist, um die Flüssigkeit durch den Wärmetauscher zu pumpen, was die Betriebskosten erhöhen kann.

Chevron -Platten, die einen turbulenten Strömung erzeugen, neigen dazu, einen höheren Druckabfall im Vergleich zu flachen Platten zu haben. Die abgewinkelten Kämme auf Chevron -Platten führen dazu, dass die Flüssigkeit die Richtung mehrmals ändert und den Strömungswiderstand erhöht. Die erhöhte Effizienz der Wärmeübertragung überwiegt jedoch häufig den höheren Druckabfall in vielen Anwendungen.

Real - Weltanwendungen

In verschiedenen Branchen kann die Auswahl der Plattengeometrie für einen 50 -Platten -Wärmetauscher je nach den spezifischen Anforderungen variieren. In der Lebensmittel- und Getränkebranche, in der Hygiene eine oberste Priorität hat, kann beispielsweise ein kompakter Wärmetauscher mit kleineren Platten bevorzugt werden. Dies ermöglicht eine einfachere Reinigung und Wartung. Die Platten müssen auch aus Materialien bestehen, die Lebensmittel sind - Grad und Korrosionsbeständigkeit.

In der chemischen Industrie, in der hohe Temperatur und hohe Druckprozesse häufig sind, werden häufig dickere Platten mit einem Chevron -Design verwendet. Die Chevron -Platten sorgen für eine effiziente Wärmeübertragung, während die dickeren Platten den rauen Betriebsbedingungen standhalten können.

Verwandte Produkte

Wenn Sie an anderen Arten von Wärmetauschern interessiert sind, bieten wir auch einige großartige Produkte an. Schauen Sie sich unser anKoaxialkondensator für Marine, die speziell für Meeresanwendungen ausgelegt ist. Es bietet eine effiziente Wärmeübertragung in einem kompakten Design, sodass es ideal für die Verwendung auf Schiffen.

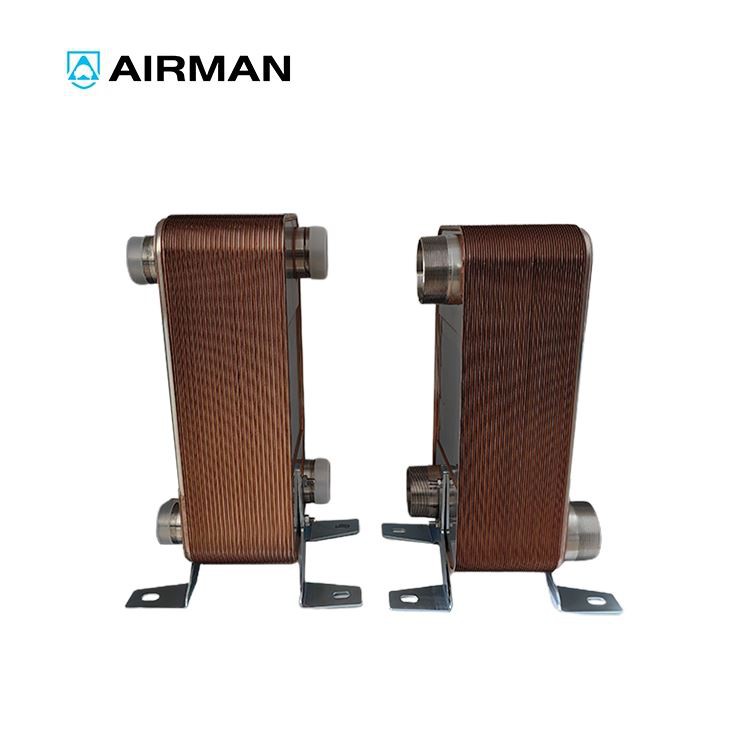

Wir haben auch dasKaori gefärbte Plattenwärmeaustauscher. Dieser Wärmetauscher bietet eine hohe Leistungswärmeübertragung und eignet sich für eine Vielzahl von industriellen Anwendungen.

Eine andere Option ist unsereEdelstahlrohr in Edelstahlrohr Koaxialwärmeaustauscher. Es besteht aus hochwertigem Edelstahl, der eine hervorragende Korrosionsbeständigkeit und langfristige Haltbarkeit bietet.

Abschluss

Zusammenfassend hat die Plattengeometrie einen tiefgreifenden Einfluss auf die Leistung eines 50 -Platten -Wärmetauschers. Die Form, Größe und Dicke der Platten beeinflussen alle die Wärmeübertragungseffizienz, den Druckabfall und die allgemeine Haltbarkeit des Wärmetauschers. Bei der Auswahl eines 50 -Platten -Wärmetauschers ist es wichtig, Ihre spezifischen Anwendungsanforderungen wie die Art der Flüssigkeiten, die Betriebsbedingungen und den verfügbaren Raum zu berücksichtigen.

Wenn Sie auf dem Markt für einen 50 -Platten -Wärmetauscher oder eines unserer anderen Wärmetauscherprodukte sind, würden wir uns gerne mit Ihnen unterhalten. Wir können Ihnen helfen, die richtige Plattengeometrie- und Wärmetauscherdesign für Ihre Bedürfnisse auszuwählen. Wenden Sie sich einfach an uns und wir helfen Ihnen gerne bei Ihrer Beschaffung und beantworten Sie alle Fragen, die Sie möglicherweise haben.

Referenzen

• Incropera, FP, DeWitt, DP, Bergman, TL, & Lavine, As (2007). Grundlagen von Wärme und Massenübertragung. John Wiley & Sons.
• Kakac, S. & Liu, H. (2002). Wärmetauscher: Auswahl, Bewertung und thermisches Design. CRC Press.
